单反镜头离轴在线装调案例
背景：
单反镜头对成像质量的苛刻要求，需要在整个视场范围内进行优化、调校，即镜头的离轴性能。传统进行离轴测试的手段主要是MTF扫描测试的方法。存在以下不足：
- 需要扫描，无法进行实时、动态测试，因而只能用于静态检测
- 提供的数据只有MTF，即镜头是否达到设计的要求，只能给出是否合格，而无法找到导致不合格的原因，更不能对工艺、或设计提供优化指导
我们的方案：
以5Star的基本设计为基础，结合生产现场环境，以及客户技术要求，定制了卧式的在线离轴测试系统，可同时获得5个视场角度透过波前！并可根据要求实时显示5个视场角度的MTF,Spot Diagram,像差系数（详见离轴测试系统产品目录）。并根据不同视场角度，给出离轴性能的主要评价标准：像高(image Height)
其中的Zernike 像差分析可以为装调提供指导，并可对工艺工艺、设计等进行优化。

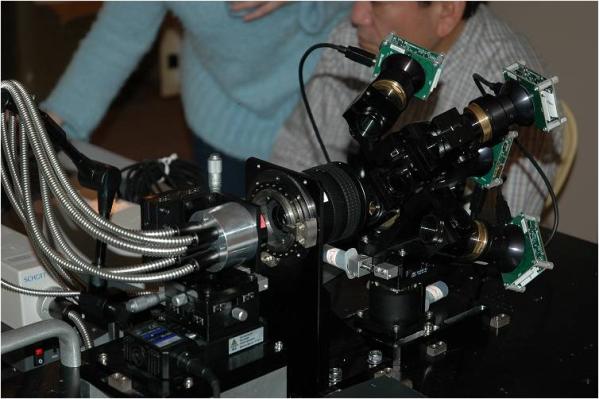

下图即是实际系统图片：
测试结果验证：
由于该动态测试方法是完全全新的技术，出于对结果可靠性的确认，作为业绩数一数二的大企业，使用传统的MTF，以及干涉仪的测试方法，对我们定制的该系统进行对比测试，证明测试结果完全一致！
具体测试结果，请向我们索取！
目前状况：
已经完全导入生产线，至2009年，已经有30套这样的系统交付使用！
|
