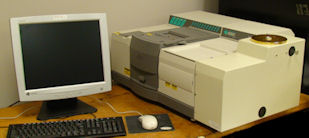

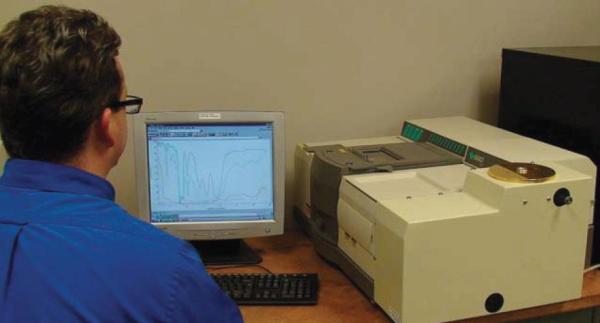

SPECTRAFIRE 中远红外反射率测试仪

 SPECTRAFIRE 解决了远红外测试时使用积分球造成 的能量损耗问题。

● SPECTRAFIRE可以测试毛玻璃、半透明聚合物薄膜 等非透明样品

● SPECTRAFIRE可以容易的安装到客户现有的Thermo Nicolet FTIR 红外光谱仪上



SPECTRAFIRE 是一个远红外反射率测试附件,可装配到 Thermo-Nicolet 的FTIR 光谱仪上,使用傅里叶变 换的方法进 行光谱半球反射率测试,其中使用了AZ 公司专利 的 ellipsoidal Collection半球能量收集技术,避免了传统的积分球技术对能 量的吸收损耗问题。仪器可从1.67um 到40um的范围内扫描测 试近法向半球反射率。所有的空间都可以被清除以最小化由于水和CO2造成的信号损失。法向发射率根据测试的光谱反射率数据和黑体曲线进行计算。

SPECTRAFIRE 有2种测试模式,绝对测量模式和相对测量 (差分式)模式。在绝对测量模式中,近法向如射,半球反射率通过与配有校正臂的内置探测器直接测到。在这种情况下,无需校正。在相对测量(差分式)模式下,内置校正臂不起作用,而是提供一个参考样品进行背景扣除,然后测试样品。

此外,该系统通过特殊标定的参考根据样品的光谱,来得到不透明样品的总半球发射率。使用Spectrafiar计算发射率并不需要知道光源的光谱,也不一定需要限定光源的色温在300K. SPECTRAFIRE 还可以用于正确的测量300K以外的发射率和非灰体的 发射率。

准直的红外光束从Nicolet红外光谱仪进入到SPECTRAFIRE左边的入口处。通过一个离轴抛物面镜将该光束汇聚到样品上。样品口在系统的顶部,样品置于专利的收集器的顶部。入射光经样品反射并被收集汇聚到探测器上。探测器的信号由FTIR光谱仪进行处理。.在收集器里还内置一个光束偏离装置,用于绝对测量时的背景扣除。该偏离装置的反射率完全匹配收集器的反射率 。仪器里面的所有光学元件都镀了非保护性金膜,以获得在测试光谱范围内的最大反射率。

Spectral resolution 0.5 to 32/cm
Spectral range 2.5 to 40 microns (4000 to 250 cm -1 wave number)
Sample size and geometry ≥ 0.33 inches (8.3 mm) diameter

Dimensions: FTIR with SPECTRAFIRE attached.

-Footprint: 33 x 25 inches
-Height: 13.5" at the SPECTRAFIRE sample port

Electrical requirement for Nicolet 120 VAC, 60 Hz
Warranty 1 year parts and labor

*Note: terms reflectance, emittance and absorptance and terms reflectivity, emissivity and absorptivity are often used interchangeably. Spectroreflectometer, spectro-reflectometer and spectral reflectometer are also used interchangeably.
