EN和DIN是对固定式交通照明、汽车交通的道路照明相关的严格标准，其定义的测试方法符合测量工程的原理，为业界所认可.EN和DIN标准中规定了道路照明测试的参数，如平均亮度、整体均匀性、纵向均匀性，同时描述了测试条件，假定的测试区域位于双向驾驶路面的2个路灯中间，该区域位于观察者前方60米处，观察者高度为1.5m,光轴采用与地面平行并处于驾驶方向路面的中间位置。

注：GB_T5700-2008基本与EN 或DIN定义了类似的测试方法和要求

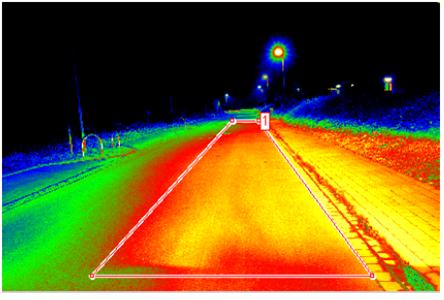

 根据该项规定，通过LMK测试相机，首先获得一副包含了测试区域的亮度图像，为了得到和实际情形一致测试图形，可以在测试现场做标记（如60m, 100m等），可以在LabSoft软件获得的亮度图像中定义一个多变形，如下面2个图。图中的多边形区域即所需要检测的区域。

为了和真实的测试结果关联起来，推荐在路面上标注距离标识，（例如距离LMK98 亮度测试仪60m，100m，160m等），或使用路面已有的标识。在隧道里还可以使用各种功能标识来定义测试的距离标志。

 初步得到的测试结果是采用模拟色表示的亮度分布图象，每一种颜色表示一个亮度值。颜色与亮度值的对应关系可以设定。

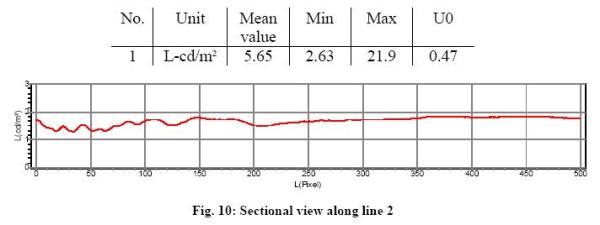

设定好测试区域后，就可以在软件界面中看到所选择区域的平均亮度等参数，均匀性定义可以在可以在软件中进行设定，就可以在测试结果中显示均匀性参数。这样就可以迅速得到如下测试结果

平均亮度:   L mean   =  [cd/m²]

最小量度 L min   = [cd/m²]

最高亮度L max   = „Max“ in [cd/m²]

整体均匀性:    U o  =L min / L mean

并可在图像上标示出亮度最小与最高的位置。

同时，您也可以像第一幅图一样，在区域中做一条纵向或横向的线条，软件会自动显示在该线条方向上的亮度分布：

纵向均匀性：

LMK采用镜头获得路面的亮度图像，得到的图像是一个投影变形的图像，为了计算纵向均匀性，可以使用Labsoft软件中的 projective equalization 功能，可以将梯形的测试区域转换为矩形，可以将测试结果转化为迪卡尔坐标系统下的测试结果（如图所示），这样就可以采用标点的方法进行计算纵向均匀性。

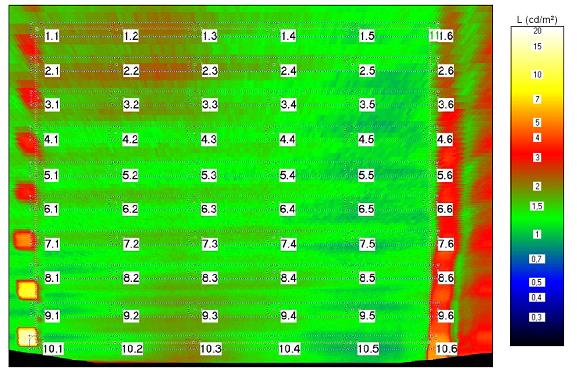

EN 13201-3:2003 采用矩形点阵来确定纵向均匀性。据此规范，得到如图的测试结果，即定义了相应的测试点阵（projectiveequalization后的区域）

根据该规范，路灯间距S小于30m的情况下，测试区域纵向上的评估点为10个；间距大于30m的，评估点间距不超过3m.

D = S/N

N 纵向测试点数目；S路灯间距；D测试点间距横向测试点也可以在该测试图像中进行评估。d表示间距,WL表示路宽

d = WL/3

通过等获得的点的亮度测试统计，根据相应的参数定义计算得到如下结果，其中对每一纵向的点进行了均匀性的计算处理。

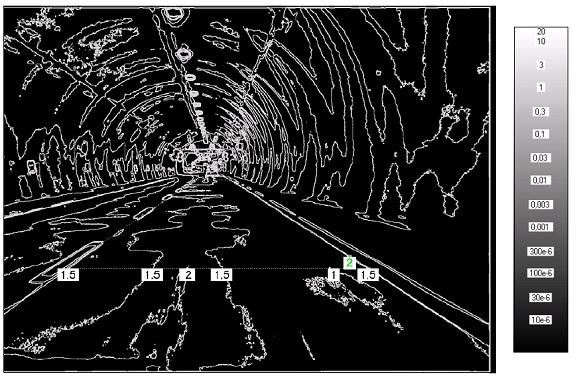

为了更加详细的分析具体某个灯具的性能，以判断灯具的安装是否合适，经常使用ISO线来分析亮度分布情况。Labsoft 提供这种分析处理功能。

注：光傲科技除提供该仪器设备外，目前还可承担如上委托测试项目www.light-all.com

LMK 98-4 和LMK Advanced Mobile均可完成如上测试内容
