物化特性

• Gloss光泽度: 1%< @ 60°, <3.5% @ 85°
• 抗挠性: Pass 1/8" Mandrel 180° bend
• Viscosity粘性: 70-75 KU Pot Life: 4 hours
• Coverage覆盖率: 640 sq. ft. /gallon at 1 mil thickness
• Air Quality: <1.8 lbs="" span="">
• QUV 紫外加速耐候试验: QUV >1000 hrs. 氙灯人工老化>2000 hrs. 无变化
• 通过500小时抗湿试验，365小时耐盐雾试验
• Chemical Resistance化学特性:
• 水中浸泡 >168 小时
• Hydrocarbon TT-S-735 Type III碳氢化合物浸泡: <168 hrs="" li="">
• 10% 乙酸浸泡: 1 hour spot
• 与基材粘合性: 通过拖拉试验 hatch tape pull test
  - 钢铁 100%   -铝  100%  -铜 100% -玻璃纤维 100%  -ABS 100% -聚碳酸酯100%
• 抗冲击性能  -Forward          100 in. lbs.   - Reverse         100 in. Ibs.

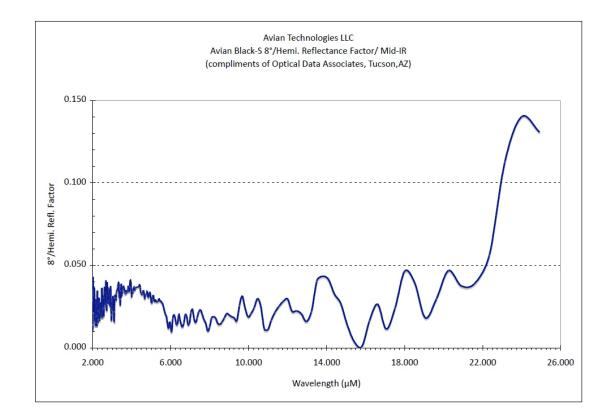

红外反射光谱

250-2500 nm Typical 8°/Hemispherical Reflectance Data

一般来说，我们建议将Avian Black-S 喷涂至约 0.1mm（3-4遍）的最佳厚度。如上所述，这会产生反射率约为3%的哑光涂层。

我们的客户发现，他们可以通过喷涂更多涂层，甚至通过从更远的距离喷涂来获得更粗糙的表面纹理，从而将涂层的反射率降低到2%左右。由于涂层含有大量粘合剂，可能出现过度喷涂而获得非常好的附着力。

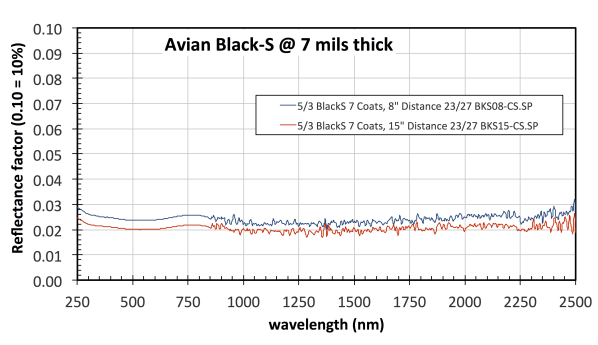

我们已经成功地复制了这个结果。七层涂层（0.178mm）后，涂层反射率在近红外波段下降到2.1-2.2%R，在可见光波段下降到2.5%。当从大约15英寸的距离喷洒时，反射率在可见光下下降到2%，在近红外下下降到1.9%左右。

如果您的应用要求喷涂涂层的反射率非常低，并且可以承受稍厚的涂层，我们建议使用这种喷涂方法。

Avian Black-S Black Coating

• Coating Information Pack (including application instructions)
• RoHS Statement
• SDS: Avian Black-S Component A, Avian Black-S Component B (Urethane Catalyst)
• REACH compliance document
• Outgassing Test Results

All Coatings

• Application Tips & Techniques for Avian Technologies coatings
