OL750 漫反射测试附件

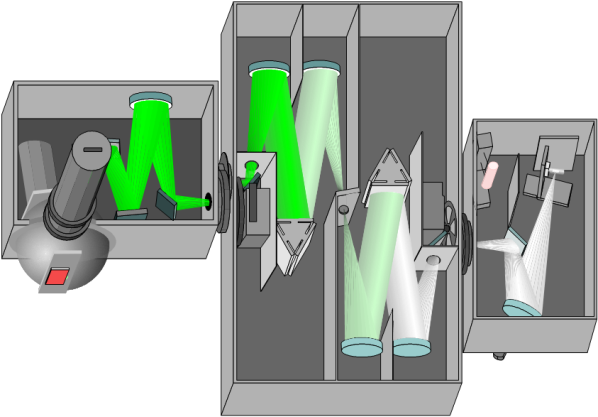

OL750 漫反射率测试配置图,采用严格的双光路比对法获得精确的测试结果。

概述与特性
技术参数
相关资料

OL740-70积分球附件可用于OL750测量材料在250到2500nm波长范围的漫反射率和漫透射率。该附件采用全镜面光学元件和直径6”积分球。样品的测量面积为3、6和10mm。由于独特的样品夹持设计,对样品的具体尺寸没有限制。一个精确的双光束设计,可以手动控制转换光束,双光束设计可以使使用者采用更准确的对比法测量漫反射率。一个可选的样品隔间放置在积分球的出射口可以用来测量直线和漫透射率。

反射率光学附件去除色差并且在很宽的光谱范围内提供了较高的效率。PTFE积分球涂层的效率限制长波到2.5μm,可选的金涂层的积分球适用于2到18μm。一个可拆卸的光陷阱,可用于排除镜面反射或包含镜面反射两种情况下的反射率测量。独特地光学设计可以测量固定10°度角的镜面反射率。

技术参数
Spectral Range (OL 740-70) ................................. 250 to 2500 nm
Spectral Range (OL 740-70G) ....................................... 2 to 18 μm
Sphere Diameter ......................................................................... 6"
Sample Size ........................................... 1" minimum to unlimited
Sample Illuminated Area ......................................... 3, 6 or 10 mm
Illumination Incident Angle ........................................................ 10°
Illumination Optical Aperture....................................................... f/8
Scattered Light (black trap sample) ........................................... 1%
Dimensions .......................................... 13.25"W x 12.25”D x 9.5”H
Weight ................................................................................. 25 lbs.

漫透射测试:
Sample Holder .............................................. 2" x 2" or 1" diameter
Measurement Diameter ....................................................... 17 mm
